トイレの排水芯とは？測り方・対応便器・追加工事の判断方法
トイレ交換で、便器の価格やデザインと同じくらい重要なのが 排水芯の確認です。
排水芯が合わない便器は、そのままでは建物側の排水管に接続できません。リフォーム用便器や専用部材で対応できる場合もありますが、便器の前出しや排水管の移設が必要になることもあります。
先に結論
床排水は、完成した後ろ壁から排水管中心までの水平距離を確認します。
壁排水は、完成した床から排水管中心までの高さを確認します。
床排水200mmは標準仕様の候補が多い一方、200mm以外や壁排水120mm以外の場合は、メーカー・シリーズ別の対応範囲、専用部材、前出し、配管工事の可能性を確認する必要があります。
排水芯とは何か
排水芯とは、便器の排水口と接続する、床または壁に設けられた排水管の中心位置です。
メーカーによって「排水芯」「排水心」と表記されますが、基本的な意味は同じです。
測定基準は完成面です
柱や壁下地ではなく、クロス、壁パネル、タイル、クッションフロアなどを施工した後の壁面・床面を基準にします。
床排水と壁排水の違い
床排水
便器の真下から床下へ排水する方式です。戸建て住宅に多く、排水管は便器の下に隠れているため、設置後は通常見えません。
確認する寸法は、完成した後ろ壁から排水管中心までの水平距離です。
壁排水・床上排水
便器後方から壁側へ排水する方式です。マンションなどで多く見られ、便器後方に太い排水管が見えることがあります。
確認する寸法は、完成した床から排水管中心までの高さです。排水管が後方へ抜けるか、左右へ抜けるかも確認します。

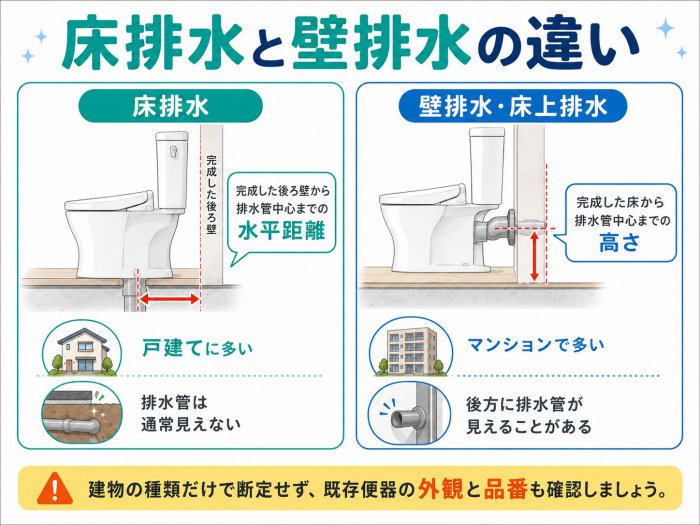

図1 床排水と壁排水では、確認する寸法の方向が異なります
マンションだから必ず壁排水、戸建てだから必ず床排水とは限りません。建物の種類だけで断定せず、既存便器の外観と品番を確認してください。

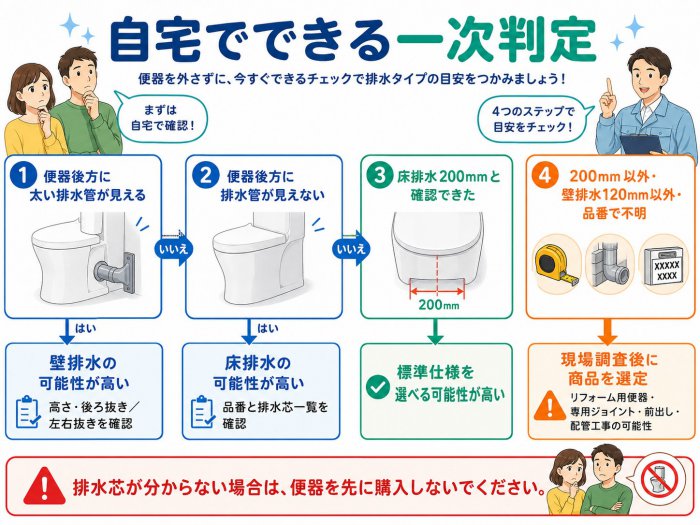

自宅でできる一次判定
一般の方が便器を外さずに判断できるのは、排水方式と商品選定の方向性までです。次の順序で確認してください。
1．便器後方に太い排水管が見える
壁排水の可能性が高い状態です。床から排水管中心までの高さと、後ろ抜き・左右抜きを確認します。
2．便器後方に排水管が見えない
床排水の可能性が高い状態です。便器本体の品番を確認し、メーカーの排水芯一覧や取替ガイドで調べます。
3．床排水200mmと確認できた
200mm対応の標準仕様を選べる可能性が高くなります。ただし、給水位置、室内寸法、床フランジ、床下地の状態については別途確認が必要です。
4．200mm以外、壁排水120mm以外、または品番から判定できない
リフォーム用便器、専用ジョイント、前出し、台輪、排水管移設などが必要になる可能性があります。便器を購入する前に現場調査を依頼してください。
排水芯が分からない場合は、便器を先に購入しないでください。
排水条件別の選定目安
次の表は、メーカー共通の規格表ではありません。現在の排水条件から、次に確認すべき内容を整理するための一般的な目安です。
| 現在の排水条件 | 選定の目安 | 追加工事・部材の可能性 |
|---|---|---|
| 床排水・排水芯200mm | 200mm対応の標準仕様を中心に選ぶ | 比較的低いが、現場確認は必要 |
| 床排水・排水芯120mm | 120mm対応仕様、専用ソケット、リフォーム仕様を確認 | 商品ごとの確認が必要 |
| 床排水・200mm以外 | メーカー・シリーズ別のリフォーム対応範囲を照合 | 排水アジャスター、前出し、配管移設の可能性 |
| 床排水・対応範囲外または不明 | 現場調査後に商品を選定 | 配管工事を含めて高くなる可能性 |
| 壁排水・高さ120mm | 120mm対応の壁排水便器を中心に選ぶ | 比較的低いが、排水方向の確認が必要 |
| 壁排水・120mm以外 | 既存品番、排水高さ、後ろ抜き・左右抜きを確認 | 専用ジョイント、台輪、対応便器が必要な場合がある |
| 壁排水・高さ不明 | 品番検索と現場測定を行う | 現場調査が必要 |
表の数値だけで商品を注文しないでください
対応範囲はメーカー、シリーズ、品番、排水方向、設置方法によって異なります。同じメーカーでも商品系列によって対応寸法が変わります。
リフォーム対応範囲は商品ごとに異なる
「リフォーム用便器」という名称だけで、すべての排水芯に対応できるわけではありません。
例えば、Panasonicアラウーノの一部リフォームタイプには、排水芯305～470mmに対応する仕様があります。別の仕様では対応範囲が異なります。
LIXILのリトイレも、商品によって120mmや200～580mmなど対応範囲が異なります。便器を前に出すことで対応する寸法が含まれる場合もあります。
したがって、305～470mmなどの数値を、全メーカー共通の対応範囲として判断することはできません。既存排水芯と購入予定商品の施工図を、品番単位で照合する必要があります。
排水芯の正確な測り方
一般の方が、排水芯確認だけを目的に便器を外すことは推奨しません。
便器の撤去には、止水、給水管の取り外し、便器内の残水処理、再設置、漏水確認が必要です。自分で確認する場合は、まず品番と外観から推定し、正確な測定は施工業者へ依頼してください。
床排水の測定方法
- 便器後方の完成壁を測定基準にします。
- 施工業者が便器を撤去し、排水管または床フランジを確認します。
- 完成壁から排水管中心までを、壁に対して直角に測ります。
- 測定値と購入予定便器の施工図を照合します。
床フランジとは、便器と床側の排水管を接続・固定する部材です。
壁排水の測定方法
- 完成した床面を測定基準にします。
- 便器後方の排水管を確認します。
- 床面から排水管中心までを垂直に測ります。
- 後ろ抜きか左右抜きか、接続部材の有無も確認します。

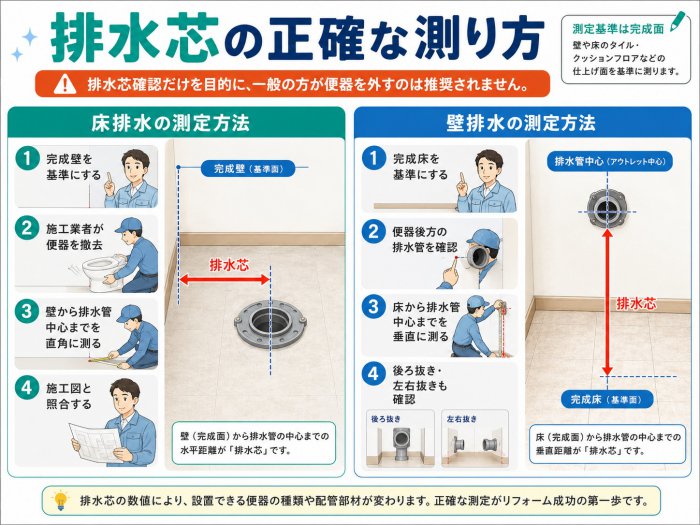

図2 床排水は壁からの距離、壁排水は床からの高さを測定します
品番だけでは排水芯を確定できないことがある
便器本体の品番から、製造時の標準排水芯を調べられる場合があります。しかし、現在の設置状態が標準施工とは限りません。
過去の交換工事で排水アジャスターが使用されている場合、便器が前に出されている場合、壁排水用ジョイントや台輪が使われている場合は、品番だけでは実際の排水位置を確定できません。
Panasonicも、設置済みアラウーノについては、本体品番だけでは排水位置を特定できず、便器を外して現場測定が必要になる場合があると案内しています。
排水芯が合わない場合の対応
排水芯が合わない便器は、そのままでは正しく接続できません。
対応していない便器を無理に加工したり、不適切な部材で接続したりすると、水漏れ、臭気、排水不良、固定部分や床面の納まり不良につながります。
一般的には、次の順序で対応方法を検討します。
- 既存排水芯に合う標準仕様の便器を選ぶ
- リフォーム用便器や専用部材を使用する
- 便器を前に出して設置する
- 床を開口し、排水管を移設する

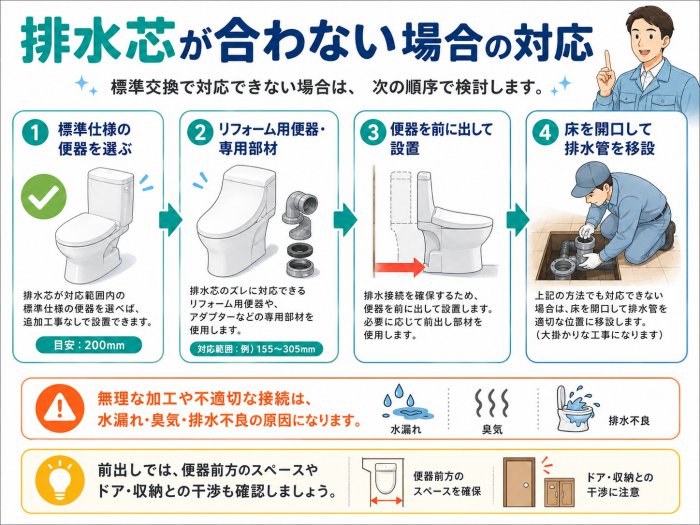

図3 標準交換で対応できない場合は、専用部材、前出し、配管移設の順に検討します
取り付けられるかだけでなく、交換後の便器位置も確認してください。
前出しによって便器前方が狭くなる、ドアや収納と干渉する、立ち座りしにくくなる、既存便器の設置跡が見えるといった問題が起こることがあります。
内装工事でも測定寸法は変わる
排水管自体を動かさなくても、壁や床の仕上げを変更すると、完成面から測った寸法は変化します。
既存壁の上に壁パネルを重ね張りすると、完成壁が便器側へ出るため、床排水の排水芯は短くなります。
壁排水では、既存床の上に床材を重ね張りすると完成床が高くなり、床から排水管中心までの高さは低くなります。
便器交換と内装工事を同時に行う場合は、工事後の完成面を基準に便器を選定することが必要です。
施工現場では、便器を外して初めて分かることがあります
当社のトイレ交換現場でも、既存便器の品番だけでは排水芯を特定できないケースがあります。
過去にリフォーム用排水アジャスターが使用されていた例、便器を前に出して設置していた例、床フランジや床下地が劣化していた例では、便器撤去後に施工方法や追加工事の有無を最終判断します。

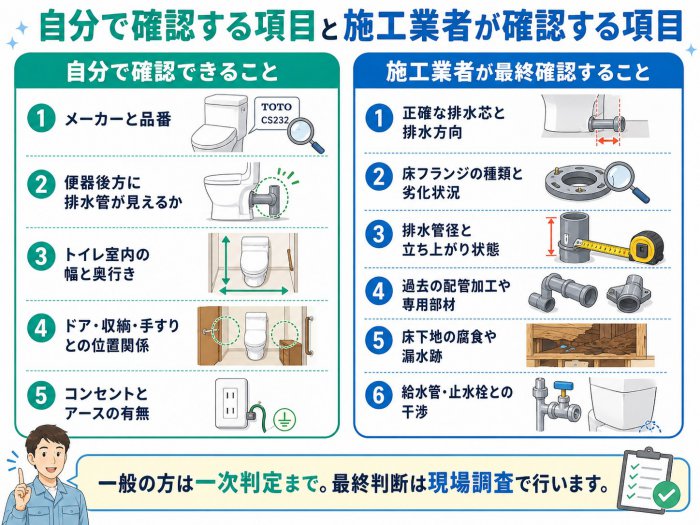

自分で確認する項目と施工業者が確認する項目
自分で確認できること
- 便器本体のメーカーと品番
- 便器後方に排水管が見えるか
- トイレ室内の幅と奥行き
- ドア、収納、手すりとの位置関係
- コンセントとアースの有無
施工業者が最終確認すること
- 正確な排水芯と排水方向
- 床フランジの種類と劣化状況
- 排水管径と立ち上がり状態
- 過去の配管加工や専用部材
- 床下地の腐食や漏水跡
- 給水管、止水栓と便器の干渉
マンションで追加確認する項目
マンションでは、壁排水の高さだけでなく、排水管が後ろ抜きか左右抜きかも確認します。
さらに、管理規約、工事申請、防音規定、搬入経路、作業可能時間、床材の指定なども確認が必要です。
排水管が共用部分に関係する場合、自由に位置を変更できないことがあります。排水芯が合わないからといって、戸建てと同じように配管を移設できるとは限りません。
よくある質問
排水芯200mmなら、どの便器でも取り付けられますか？
いいえ。排水芯が合っていても、給水位置、床フランジ、止水栓、電源、室内寸法、床の状態によって取り付けられない場合があります。
便器を外さずに排水芯を測れますか？
品番や施工図から推定できる場合はあります。ただし、排水アジャスターや前出し施工が行われていると特定できません。最終確認には便器の取り外しが必要になることがあります。
排水芯が違うと床工事が必要ですか？
必ずしも必要ではありません。リフォーム用便器や排水アジャスターで対応できれば、排水管を移設せずに交換できます。
マンションのトイレ交換では何を確認しますか？
壁排水の高さ、排水方向、管理規約、工事申請、搬入経路、作業時間、防音規定などを確認します。
現在の便器が交換できるか確認したい方へ
お問い合わせの際は、次の3枚の写真をご用意いただくと、排水方式や既存便器の確認がスムーズです。
- トイレ室内全体が分かる写真
- 便器側面にある品番シールの写真
- 便器後方の給水管・排水管周辺の写真
写真だけで確定できない場合は、現場調査で排水芯、床フランジ、給水位置、室内寸法、床下地の状態を確認します。
まとめ
排水芯は、便器と建物側の排水管を接続するための重要な寸法です。
床排水では完成壁から排水管中心まで、壁排水では完成床から排水管中心までを測ります。
床排水200mmは標準仕様を選べる可能性が高い一方、200mm以外、壁排水120mm以外、または排水位置が不明な場合は、リフォーム用便器、専用部材、前出し、配管移設の可能性があります。
商品を先に購入せず、外観と品番で一次判定を行い、最終的な取付可否は施工業者の現場調査で確認してください。
参考資料・出典
- Panasonic「設置しているアラウーノの排水芯（排水位置）を教えてください」
- Panasonic「トイレ：リフォーム対応」
- LIXIL「床排水便器の排水芯を確認する方法」
- TOTO「大便器・トイレ取替ガイド 見つかるくん」
